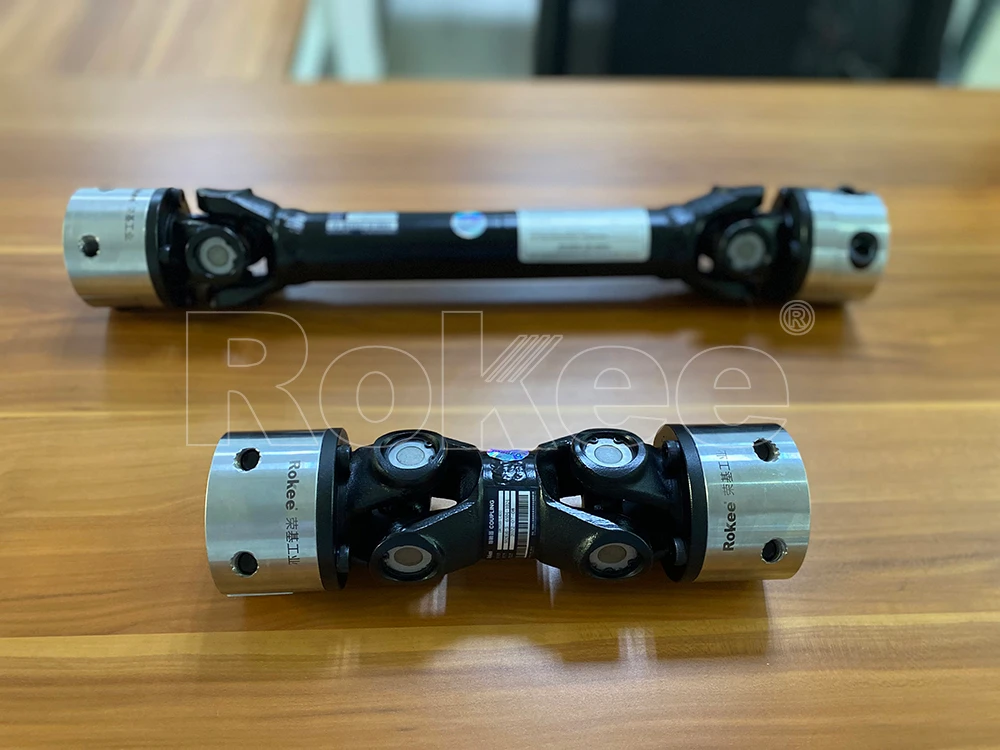

SWC无伸缩短式万向联轴器

在现代工业传动系统中，万向联轴器作为连接不同轴线传动轴的核心部件，承担着传递动力、补偿偏差的关键作用。其中，SWC无伸缩短式万向联轴器凭借其紧凑的结构设计、稳定的传动性能，在诸多对安装空间和传动精度有严苛要求的场景中占据重要地位。它摒弃了传统伸缩式结构的冗余设计，以简洁可靠的形态成为工业生产高效运转的重要保障，广泛服务于冶金、矿山、工程机械等重型工业领域。

SWC无伸缩短式万向联轴器的核心优势源于其科学的结构设计。从名称来看，“SWC”代表整体叉头焊接式结构，这种结构通过一体化锻造与焊接工艺成型，相较于拆分式结构，显著提升了整体刚性和抗扭强度。而“无伸缩”“短式”的设计特性，则是其区别于其他类型万向联轴器的关键——取消了传统结构中的花键伸缩副，使整体长度大幅缩短，不仅有效节省了安装空间，更避免了伸缩结构长期运转带来的磨损间隙问题，从根源上提升了传动精度。其核心组成部分包括十字轴、滚针轴承、法兰叉头及密封装置，各部件精密配合：十字轴采用高强度合金钢锻造而成，经全淬火处理后表面进行精密磨削，确保转动顺畅的同时，大幅提升了耐磨性和抗疲劳性；滚针轴承则通过优化的布局设计，增强了承载能力，可平稳应对重载工况下的扭矩传递；密封装置采用多层防护结构，能有效阻挡外部灰尘、水分侵入，防止润滑脂泄漏，保障设备在恶劣工况下的长期可靠运行。

在传动性能方面，SWC无伸缩短式万向联轴器展现出诸多突出特质。其一，承载能力强劲。得益于整体式结构设计和优质合金钢材料的应用，在回转直径相同的条件下，它能传递更大的扭矩，公称转矩范围可覆盖从数千牛·米到数十万牛·米，可满足不同功率等级的传动需求。其二，传动效率优异。无伸缩结构减少了传动过程中的能量损耗，传动效率可达98.7%以上，在大功率传动场景中能显著降低能耗。其三，角度补偿能力可靠。它可在输入轴与输出轴存在一定夹角的情况下平稳传递动力，许用倾角通常可达15°，能有效补偿设备安装误差及运行过程中产生的轴线偏移，避免因偏差导致的振动和噪音。其四，动态平衡性好。通过精密的加工工艺和出厂前的动平衡检测，设备在高速运转时振动幅值小、噪音低，一般运行噪音可控制在30-40dB(A)，既提升了传动稳定性，也改善了操作环境。

基于上述特性，SWC无伸缩短式万向联轴器的应用场景具针对性，尤其适用于安装空间受限、两连接端相对位置稳定且对传动精度要求较高的工况。在冶金行业，它广泛应用于轧机主传动系统，连接变速器与主减速器，在高温、重载的工况下平稳传递动力，保障轧制过程的连续性和轧材质量；在矿山机械领域，它适配于破碎机、输送机等设备，能有效应对恶劣工况下的冲击载荷，确保动力传输的可靠性；在工程机械领域，它可用于起重机、挖掘机的传动系统，紧凑的结构设计适配设备内部有限的安装空间；此外，在石油钻机、船舶动力传输、大型水泵等固定式动力系统中，它也凭借稳定的性能成为核心传动部件。值得注意的是，由于其无轴向伸缩功能，若应用场景存在较大轴向位移需求，则需选用带伸缩节的其他系列产品替代，以保障传动系统的正常运行。

科学的使用与维护是延长SWC无伸缩短式万向联轴器使用寿命的关键。在安装阶段，需先清洗两端连接端面，检查键槽等配合部位的精度，确保装配贴合；安装过程中要严格控制主动轴与从动轴的夹角，避免超过许用倾角，同时保证叉型接头共面，防止因角速度不均产生振动；装配完成后，需拧紧所有紧固螺钉，正常运转一个工作班后再次复检，确保无松动。在润滑维护方面，滑动面、十字轴、轴承等关键部位需定期加注润滑脂，一般条件下连续运转500小时加油一次，高温工况下需缩短至每周一次，加油时需注至润滑脂溢出，确保润滑充分。日常运行中，应密切观察设备是否存在异常径向摆动、轴承发热或异常噪音等现象，发现问题及时停机检修；建议每3个月进行一次保养，若发现十字轴、轴承等部件出现磨损压痕，需及时更换，必要时可将十字轴调转180°安装，实现轴颈受力交替使用，延长部件寿命。此外，应避免设备长期超载运行，在人员可接触的区域需加装安全防护装置，防范安全事故。

作为工业传动系统中的重要基础部件，SWC无伸缩短式万向联轴器以其紧凑结构、可靠性能和精准传动的优势，成为重型工业领域不可或缺的动力传输桥梁。它的设计理念充分契合了现代工业对高效、节能、可靠的追求，在提升设备运行效率、降低维护成本等方面发挥着重要作用。随着工业制造技术的不断升级，对传动部件的性能要求将持续提高，SWC无伸缩短式万向联轴器也将通过材料优化、工艺改进进一步提升承载能力和使用寿命，为工业生产的高质量发展提供更坚实的保障。
