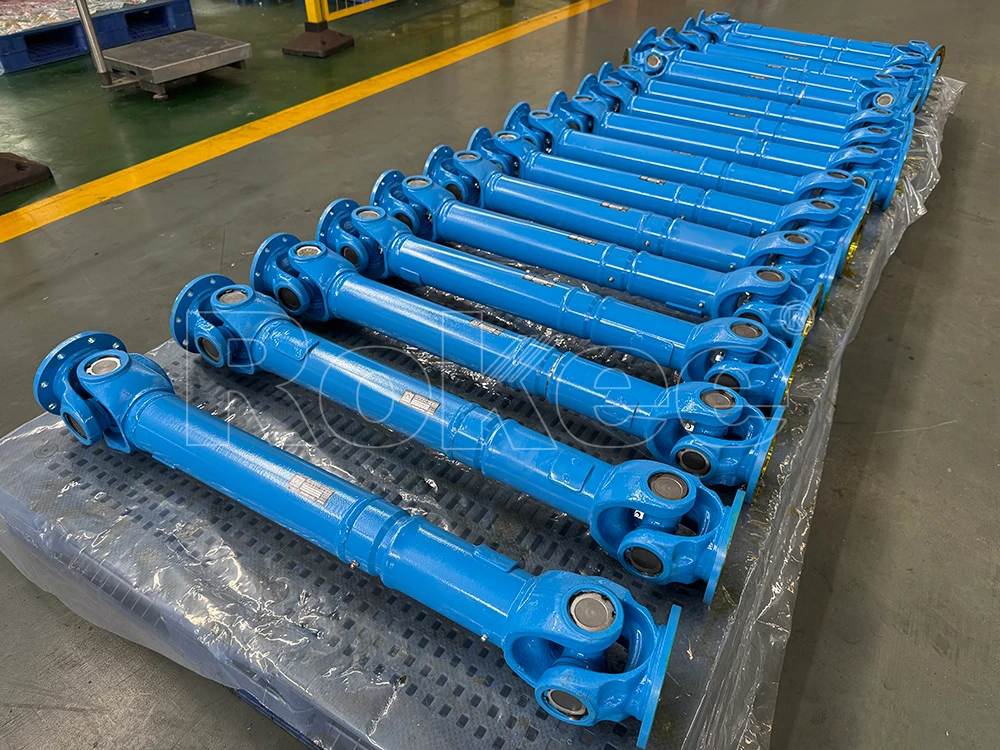

SWC万向轴联轴器

在现代工业生产的动力传输体系中，联轴器作为连接动力源与执行机构的关键部件，直接决定了传动系统的稳定性、效率与可靠性。其中，SWC万向轴联轴器以其独特的结构设计、优异的性能表现，成为重型机械、冶金矿山、工程机械等领域的优选传动解决方案。它能够在复杂工况下实现不同轴线间的平稳动力传递，有效补偿设备运行中的位移偏差，为工业生产的连续高效运行提供坚实保障。

SWC万向轴联轴器的核心优势源于其科学的结构设计。作为伸缩型十字轴式万向联轴器的典型代表，其主要由法兰叉头、十字轴总成、花键伸缩套、中间轴及密封装置等关键部件构成。法兰叉头采用整体式锻造结构，具备更高的结构强度与承载能力，能够稳定衔接电机、减速机或工作机的轴端；十字轴总成作为动力传递的核心枢纽，由十字轴与四个高精度滚针轴承组成，通过多角度铰接实现动力的灵活转向；花键伸缩套与花键轴的配合设计，则赋予联轴器轴向伸缩能力，可有效补偿设备因热胀冷缩、安装误差或动态振动产生的轴向位移。此外，密封装置采用迷宫式结构与橡胶油封的双重防护设计，能有效阻挡灰尘、水分等杂质侵入，保护内部轴承与传动部件，延长使用寿命。

在工作原理上，SWC万向轴联轴器通过十字轴的铰接传动实现动力的柔性传递。当输入端动力通过法兰叉头传递至十字轴时，十字轴通过轴承组带动输出端叉头同步旋转，即使输入轴与输出轴之间存在一定的夹角偏差，也能保证动力以稳定的平均速度传递。其角向补偿能力可达15°~25°，远超普通刚性联轴器，能够轻松应对工业设备中常见的轴线偏移问题。同时，花键副的伸缩功能可实时适应轴系的长度变化，避免产生附加应力，确保传动系统在高速、重载工况下仍能平稳运行，传动效率高达98%~99.8%，在大功率传动场景中展现出显著的节能优势。

SWC万向轴联轴器的性能特性使其能够适配多种复杂工业工况，应用领域极为广泛。在冶金行业，它被广泛应用于连轧机主传动、辊道输送系统等关键设备中，能够承受高温环境下的冲击载荷，稳定传递大扭矩，保障钢材轧制的精度与连续性；在矿山机械领域，破碎机、球磨机等重型设备通过SWC万向轴联轴器实现长距离轴系传动，其强大的承载能力与抗疲劳性能可有效应对矿山作业的恶劣环境；在工程机械领域，挖掘机、装载机等设备的动力传输系统依赖其角度补偿能力，实现变速器与车桥之间的灵活动力衔接；此外，在石油化工、船舶工业、风电设备等领域，SWC万向轴联轴器也凭借其可靠的性能，成为泵组、压缩机、推进轴系等设备的核心传动部件。

科学的选型与维护是充分发挥SWC万向轴联轴器性能的关键。选型时需综合考量传动系统的额定扭矩、工作转速、安装空间及环境条件等因素，确保联轴器的参数与实际工况匹配，避免因过载或参数不匹配导致故障。例如，在高温、高腐蚀环境下，需选用经过特殊防腐处理的部件；在高转速工况下，需关注联轴器的动平衡等级，减少振动与噪声。日常维护中，应定期检查连接螺栓的紧固状态，防止松动引发传动偏差；按时加注指定型号的润滑脂，保证十字轴与轴承的良好润滑，建议每运行200小时进行一次润滑作业；同时，需密切关注密封装置的完好性，及时更换老化部件，避免杂质侵入加剧内部磨损。建立完善的设备运行档案，记录检修与零部件更换情况，有助于预判故障周期，实施预防性维护，更大限度延长联轴器使用寿命。

随着工业自动化与高端装备制造业的发展，传动系统对精度、效率与可靠性的要求不断提升，SWC万向轴联轴器也在持续优化升级。通过材料工艺的改进，采用更高强度的合金钢与精密热处理技术，进一步提升其承载能力与抗疲劳性能；借助模块化设计，简化安装与拆卸流程，降低维护成本与停机时间。作为工业传动系统的核心支撑部件，SWC万向轴联轴器以其结构紧凑、传递高效、适应能力强的特点，在现代化工业生产中发挥着不可替代的作用。深入了解其结构原理与应用特性，做好选型与维护工作，能够有效提升传动系统的稳定性，助力企业实现高效、安全的生产运营。
