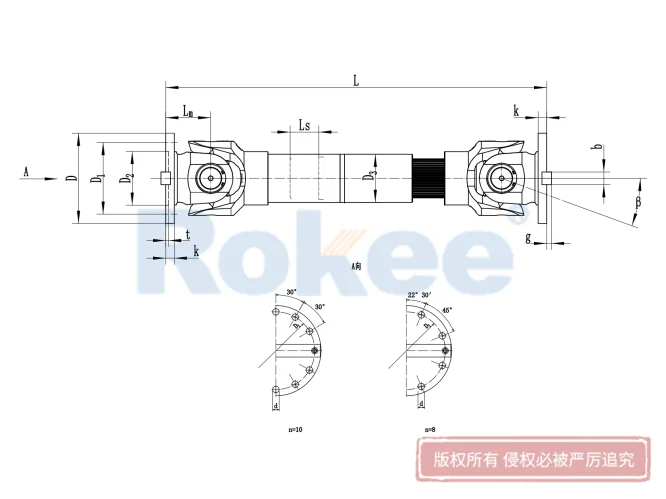

	SWC-DH短伸缩焊接式十字轴式万向联轴器 SWC-DH型短伸缩焊接式万向联轴器属于十字轴式万向联轴器的一种，专为需要补偿轴线偏移、传递大扭矩的工业场景设计。其核心特点是采用‌整体式叉头焊接结构‌，通过十字轴承实现两轴间的等角速回转，适用于轴线折角达15°-25°或存在轴向位移的传动系统。	详细参数
	SWC-WD无伸缩短式十字轴式万向联轴器 SWC-WD型万向联轴器属于‌无伸缩短式十字轴式联轴器‌，专为传递扭矩和补偿轴线偏斜设计。其核心特点是‌整体式叉头结构‌，通过十字轴轴承实现两轴间的角度补偿，适用于存在轴线夹角的传动场景，补偿角度可达15°-45°。	详细参数
	SWC-WH无伸缩焊接式十字轴式万向联轴器 SWC-WH型万向联轴器属于SWC系列十字轴式万向联轴器中的无伸缩焊接式结构，专为传递大扭矩、高转速工况设计。其核心特点是采用‌整体式叉头无螺栓连接‌，通过消除传统螺栓压紧结构，显著提升抗疲劳强度和可靠性，适用于冶金、矿山、船舶、工程机械等重载领域。	详细参数

SWP万向轴联轴器

	SWP-A有伸缩长型十字轴式万向联轴器 SWP-A型万向联轴器属于剖分轴承座十字轴式万向联轴器，采用‌可剖分式轴承座设计‌，简化了轴承更换流程，无需拆卸相邻机械部件即可完成维护作业。SWP-A联轴器专门为重型机械传动需求而设计，能够在两轴存在轴线夹角的情况下实现可靠的动力传递。	详细参数
	SWP-B有伸缩短式十字轴式万向联轴器 SWP-B型万向联轴器属于‌十字轴式万向联轴器‌的一种，采用‌部分轴承座设计‌，具有‌伸缩短型结构‌，适用于两轴轴线夹角≤45°的传动场景。	详细参数
	SWP-C无伸缩短式十字轴式万向联轴器 SWP-C型万向联轴器是一种‌无伸缩短型十字轴式传动装置‌，专为需要‌大角度补偿‌和‌刚性传动‌的工业场景设计。采用‌紧凑结构‌，通过十字轴与滚针轴承的配合，实现两轴间‌10°以内的轴线折角补偿‌，同时无需轴向伸缩即可适应安装误差。适用于低速、高扭矩的传动系统，广泛应用于冶金、矿山、起重机械等领域。	详细参数
	SWP-D无伸缩长式十字轴式万向联轴器 SWP-D型万向联轴器属于‌无伸缩长型十字轴式万向联轴器‌，专为重载传动系统设计。采用‌剖分式轴承座结构‌，便于快速拆装维护，同时通过十字轴与滚针轴承的组合实现多向位移补偿（径向、角向、轴向），适用于轴线折角≤10°的复杂工况。	详细参数

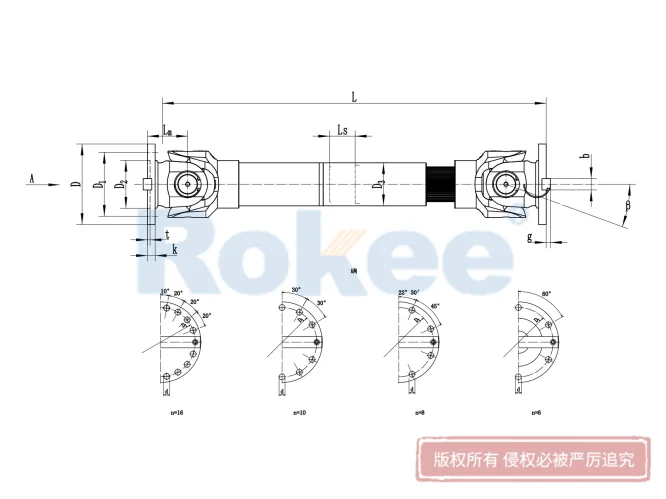

SWC-BH标准伸缩焊接式十字轴式万向联轴器

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
																转动惯量I/kg·m²		质量m/kg
																Lmin	增长100	Lmin	增长100
																Lmin	增长100	Lmin	增长100
SWC100BH	100	1.25	0.63	25	55	390	84	57	60	55	6-9	7	2.5			0.0044	0.00019	6.1	0.35
SWC120BH	120	2.5	1.25	25	80	485	102	75	70	65	8-11	8	2.5			0.0109	0.00044	10.8	0.55
SWC150BH	150	5	2.5	25	80	590	130	90	89	80	8-13	10	3			0.0423	0.00157	24.5	0.85
SWC180BH	180	12.5	6.3	25	100	810	155	105	114	110	8-17	17	3			0.175	0.007	70	2.8
SWC225BH	225	40	20	15	140	920	196	135	152	120	8-17	20	5	32	9	0.538	0.0234	122	4.9
SWC250BH	250	63	31.5	15	140	1035	218	150	168	140	8-19	25	6	40	12.5	0.966	0.0277	172	5.3
SWC285BH	285	90	45	15	140	1190	245	170	194	160	8-21	27	7	40	15	2.011	0.051	263	6.3
SWC315BH	315	125	63	15	140	1315	280	185	219	180	10-23	32	8	40	15	3.605	0.0795	382	8
SWC350BH	350	180	90	15	150	1410	310	210	267	194	10-23	35	8	50	16	7.053	0.2219	582	15
SWC390BH	390	250	125	15	170	1590	345	235	267	215	10-25	40	8	70	18	12.164	0.2219	738	15
SWC440BH	440	355	180	15	190	1875	390	255	325	260	16-28	42	10	80	20	21.42	0.4744	1190	21.7
SWC490BH	490	500	250	15	190	1985	435	275	325	270	16-31	47	12	90	22.5	32.86	0.4744	1452	21.7
SWC550BH	550	710	355	15	240	2300	492	320	426	305	16-31	50	12	100	22.5	68.92	1.357	2380	34

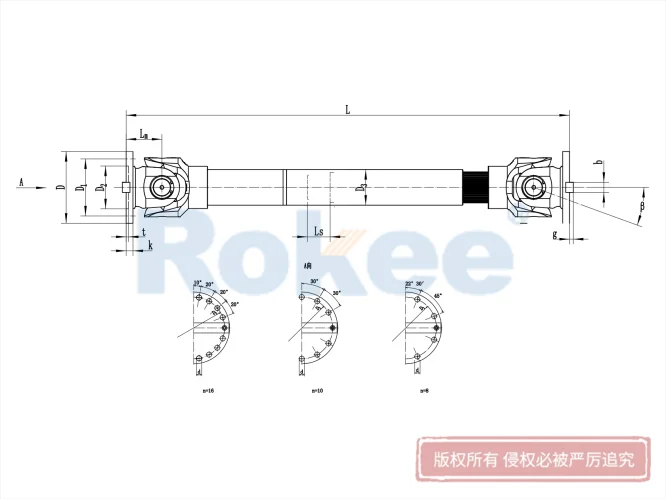

SWC-CH长伸缩焊接式十字轴式万向联轴器

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	Lmin	增长100	Lmin	增长100
SWC180CH1	180	12.5	6.3	25	200	925	155	105	114	110	8-17	17	5			0.181	0.007	74	2.8
SWC180CH2	180	12.5	6.3	25	700	1425	155	105	114	110	8-17	17	5			0.216	0.007	104	2.8
SWC225CH1	225	40	20	15	220	1020	196	135	152	120	8-17	20	5	32	9	0.561	0.0234	132	4.9
SWC225CH2	225	40	20	15	700	1500	196	135	152	120	8-17	20	5	32	9	0.674	0.0234	180	4.9
SWC250CH1	285	63	31.5	15	300	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2	285	63	31.5	15	700	1615	218	150	168	140	8-19	25	6	40	12.5	1.127	0.0277	235	5.3
SWC285CH1	285	90	45	15	400	1475	245	170	194	160	8-21	27	7	40	15	2.156	0.051	300	6.3
SWC285CH2	285	90	45	15	800	1875	245	170	194	160	8-21	27	7	40	15	2.36	0.051	358	6.3
SWC315CH1	315	125	63	15	400	1600	280	185	219	180	10-23	32	8	40	15	3.812	0.0795	434	8
SWC315CH2	315	125	63	15	800	2000	280	185	219	180	10-23	32	8	40	15	4.15	0.0795	514	8
SWC350CH1	350	180	90	15	400	1715	310	210	267	194	10-23	35	8	50	16	7.663	0.2219	672	15
SWC350CH2	350	180	90	15	800	2115	310	210	267	194	10-23	35	8	50	16	8.551	0.2219	823	15
SWC390CH1	390	250	125	15	400	1845	345	235	267	215	10-25	40	8	70	18	12.73	0.2219	817	15
SWC390CH2	390	250	125	15	800	2245	345	235	267	215	10-25	40	8	70	18	13.617	0.2219	964	15
SWC440CH1	440	355	180	15	400	2110	390	255	325	260	16-28	42	10	80	20	22.54	0.4744	1312	21.7
SWC440CH2	440	355	180	15	800	2510	390	255	325	260	16-28	42	10	80	20	24.43	0.4744	1537	21.7
SWC490CH1	490	500	250	15	400	2220	435	275	325	270	16-31	47	12	90	22.5	33.97	0.4744	1554	21.7
SWC490CH2	490	500	250	15	800	2620	435	275	325	270	16-31	47	12	90	22.5	35.87	0.4744	1779	21.7
SWC550CH1	550	710	355	15	500	2585	492	320	426	305	16-31	50	12	100	22.5	72.79	1.357	2585	34
SWC550CH2	550	710	355	15	1000	3085	492	320	426	305	16-31	50	12	100	22.5	79.57	1.357	3045	34

SWC-DH短伸缩焊接式十字轴式万向联轴器

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	Lmin	增长100	Lmin	增长100
SWC180DH1	180	12.5	6.3	25	75	650	155	105	114	110	8-17	17	5			0.165	0.007	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.16		52
SWC225DH1	225	40	20	15	85	710	196	135	152	120	8-17	20	5	32	9	0.415	0.0234	95	4.9
SWC225DH2	225	40	20	15	70	640	196	135	152	120	8-17	20	5	32	9	0.397	0.0234	92	4.9
SWC250DH1	285	63	31.5	15	100	795	218	150	168	140	8-19	25	6	40	12.5	0.9	0.0277	148	5.3
SWC250DH2	285	63	31.5	15	70	735	218	150	168	140	8-19	25	6	40	12.5	0.885	0.0277	136	5.3
SWC285DH1	285	90	45	15	120	950	245	170	194	160	8-21	27	7	40	15	1.876	0.051	229	6.3
SWC285DH2	285	90	45	15	80	880	245	170	194	160	8-21	27	7	40	15	1.801	0.051	221	6.3
SWC315DH1	315	125	63	15	130	1070	280	185	219	180	10-23	32	8	40	15	3.331	0.0795	346	8
SWC315DH2	315	125	63	15	90	980	280	185	219	180	10-23	32	8	40	15	3.163	0.0795	334	8
SWC350DH1	350	180	90	15	140	1170	310	210	267	194	10-23	35	8	50	16	6.215	0.2219	508	15
SWC350DH2	350	180	90	15	90	1070	310	210	267	194	10-23	35	8	50	16	5.824	0.2219	485	15
SWC390DH1	390	250	125	15	150	1300	345	235	267	215	10-23	40	8	70	18	11.125	0.2219	655	15
SWC390DH2	390	250	125	15	90	1200	345	235	267	215	10-23	40	8	70	18	10.763	0.2219	600	15

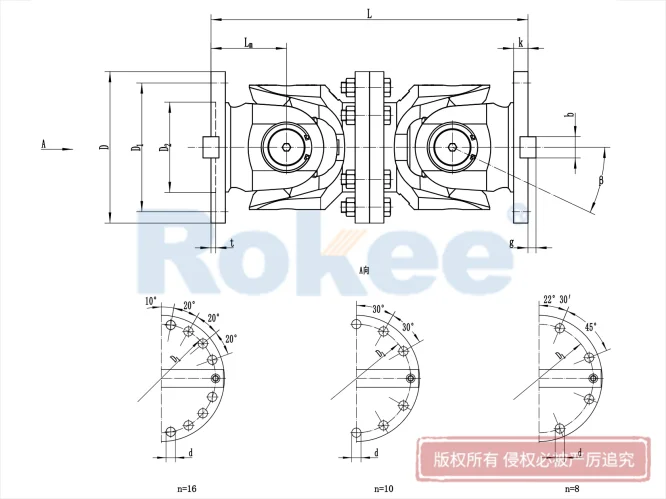

SWC-WD无伸缩短式十字轴式万向联轴器

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	L	D1 (js11)	D2 (H7)	Lm	n-d	k	t	b(H9)	g	转动惯量 I/kg·m²	质量 m/kg



SWC180WD	180	12.5	6.3	25	440	155	105	110	8-17	17	5			0.145	52
SWC225WD	225	40	20	15	480	196	135	120	8-17	20	5	32	9	0.355	82
SWC250WD	250	63	31.5	15	560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45	15	640	245	170	160	8-21	27	7	40	15	1.715	189
SWC315WD	315	125	63	15	720	280	185	180	10-23	32	8	40	15	2.82	270
SWC350WD	350	180	90	15	776	310	210	194	10-23	35	8	50	16	4.791	370
SWC390WD	390	250	125	15	860	345	235	215	10-25	40	8	70	18	8.229	524
SWC440WD	440	355	180	15	1040	390	255	260	16-28	42	10	80	20	15.32	798
SWC490WD	490	500	250	15	1080	435	275	270	16-31	47	12	90	22.5	25.74	1055
SWC550WD	550	710	355	15	1220	492	320	305	16-31	50	12	100	22.5	46.78	1524
SWC620WD	620	1000	500	15	1360	555	380	340	10-38	55	12	100	25	83.76	2120

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	Lmin		D1 (js11)	D2	Lm		n-d	k
型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	β=5°	β=10°	D1 (js11)	D2	β=5°	β=10°	n-d	k
SWC680WD	680	1400	710	5°，10°	1340	1440	635	550	335	360	24-25	55
SWC780WD	780	2500	1250		1480	1620	725	640	370	405	24-31	62
SWC840WD	840	3150	1600		1700	1920	775	710	425	480	24-38	70
SWC920WD	920	4000	2000		1840	1920	855	760	460	480	24-38	80
SWC1000WD	1000	5000	2500		2060	2140	915	840	515	535	20-50	90
SWC1100WD	1100	6310	3150		2280	2400	1015	920	570	600	20-50	100
SWC1200WD	1200	8000	4000		2480	2640	1100	1000	620	660	20-58	110

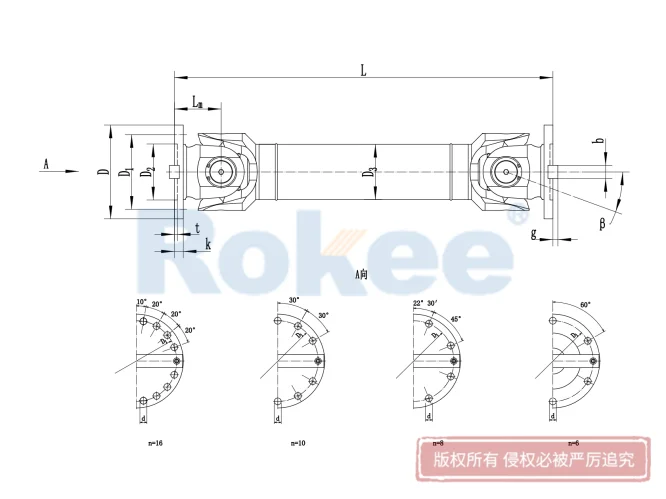

SWC-WH无伸缩焊接式十字轴式万向联轴器

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
															转动惯量I/kg·m²		质量m/kg
															Lmin	增长100	Lmin	增长100
															Lmin	增长100	Lmin	增长100
SWC100WH	100	1.25	0.63	25	243	84	57	60	55	6-9	7	2.5			0.0039	0.00019	4.5	0.35
SWC120WH	120	2.5	1.25	25	307	102	75	70	65	8-11	8	2.5			0.096	0.00044	7.7	0.55
SWC150WH	150	5	2.5	25	350	130	90	89	80	8-13	10				0.0371	0.00157	18	0.85
SWC180WH	180	12.5	6.3	25	480	155	105	114	110	8-17	17	5			0.15	0.007	48	2.8
SWC225WH	225	40	20	15	520	196	135	152	120	8-17	20	5	32	9	0.365	0.0234	78	4.9
SWC250WH	250	63	31.5	15	620	218	150	168	140	8-19	25	6	40	12.5	0.847	0.0277	124	5.3
SWC285WH	285	90	45	15	720	245	170	194	160	8-21	27	7	40	15	1.756	0.051	185	6.3
SWC315WH	315	125	63	15	805	280	185	219	180	10-23	32	8	40	15	2.893	0.0795	262	8
SWC350WH	350	180	90	15	875	310	210	267	194	10-23	35	8	50	16	5.013	0.2219	374	15
SWC390WH	390	250	125	15	955	345	235	267	215	10-25	40	8	70	18	8.406	0.2219	506	15
SWC440WH	440	355	180	15	1155	390	255	325	260	16-28	42	10	80	20	15.79	0.4744	790	21.7
SWC490WH	490	500	250	15	1205	435	275	325	270	16-31	47	12	90	22.5	26.54	0.4744	1014	21.7
SWC550WH	550	710	355	15	1355	492	320	426	305	16-31	50	12	100	22.5	48.32	1.357	1526	34

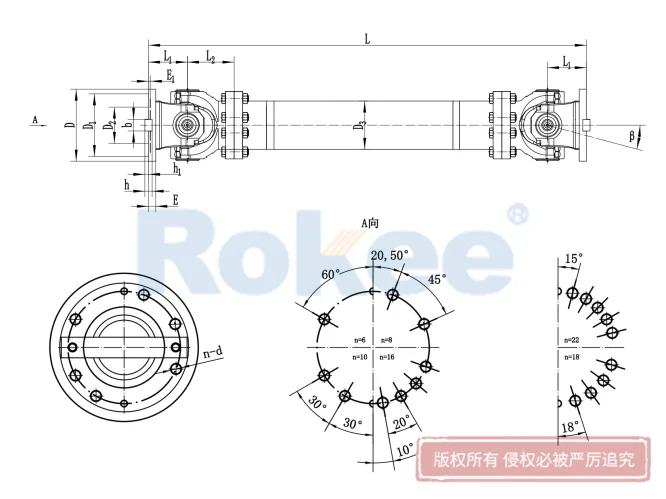

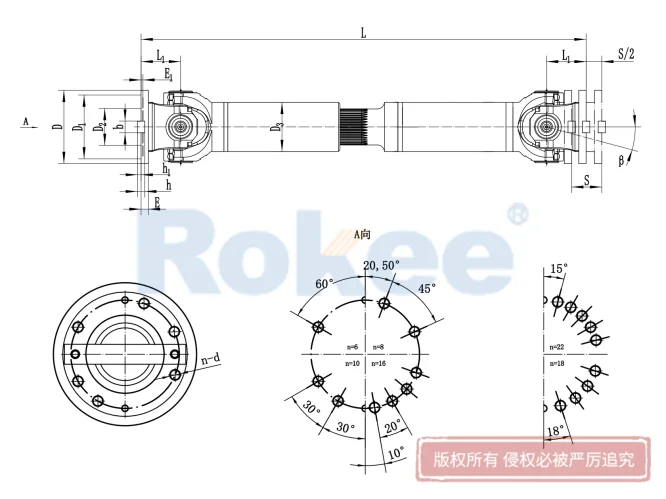

SWP-A有伸缩长型十字轴式万向联轴器

型号	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量	尺寸/mm										转动惯量		重量
	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量											(kg.m2)		(kg)
	D mm	Tn kN.m	Tf kN.m	β (0)	S mm											(kg.m2)		(kg)
						Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长	Lmin	增长
						Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	100mm	Lmin	100mm
SWP160A	160	16	8	≤10	50	660	140	95	114	15	4	20X12	6	85	6-13	0.13	0.0059	47	2.1
SWP180A	180	20	10	≤10	60	752	155	105	121	15	4	24X14	7	95	6-15	0.22	0.0072	60	2.3
SWP200A	200	31.5	16	≤10	70	823	175	125	127	17	5	28X16	8	110	8-15	0.37	0.0114	81	3.4
SWP225A	225	40	20	≤10	76	933	196	135	152	20	5	32X18	9	130	8-17	0.63	0.029	109	6.6
SWP250A	250	63	31.5	≤10	80	978	218	150	168	25	5	40X25	12.5	135	8-19	1.02	0.0407	147	7.3
SWP285A	285	90	45	≤10	100	1133	245	170	194	27	7	40X30	15	150	8-21	2.17	0.0702	241	9.4
SWP315A	315	140	63	≤10	110	1250	280	185	219	32	7	40X30	15	170	10-23	3.86	0.1144	322	12
SWP350A	350	180	90	≤10	120	1380	310	210	245	35	8	50X32	16	185	10-23	6.66	0.1663	428	13.6
SWP390A	390	250	112	≤10	120	1495	345	235	273	40	8	70X36	18	205	10-25	11.53	0.2695	566	18
SWP435A	435	355	160	≤10	150	1710	385	255	299	42	10	80X40	20	235	16-28	21.81	0.3645	932	20
SWP480A	480	450	224	≤10	170	1910	425	275	351	47	12	90X45	22.5	265	16-31	38.04	0.7028	1294	28
SWP550A	550	710	315	≤10	190	2135	492	320	402	50	12	100X45	22.5	290	16-31	61.28	1.1845	1744	35.7
SWP600A	600	1000	500	≤10	210	2580	544	380	450	55	15	90X55	27.5	360	22-34	98.63	1.17159	2330	40.5
SWP640A	640	1250	630	≤10	230	2685	575	385	480	60	15	100X60	30	385	18-38	167.67	2.308	3153	48.3

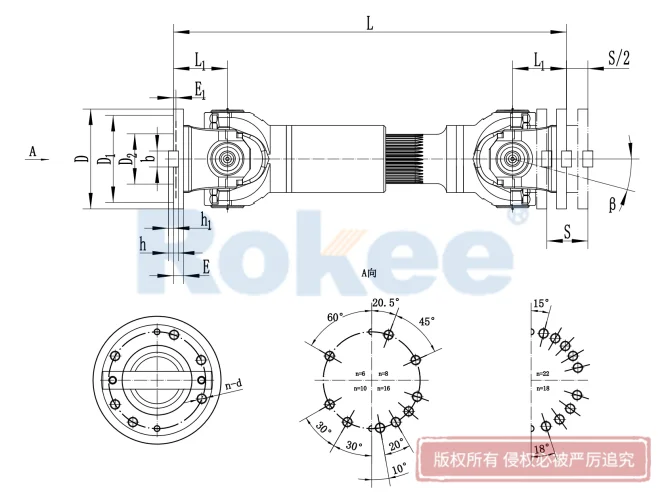

SWP-B有伸缩短式十字轴式万向联轴器

型号	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量	尺寸/mm									转动惯量 I/kg.m²	重量 m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角	伸缩量
	D mm	Tn kN.m	Tf kN.m	β (0)	S mm
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160B	160	16	8	≤10	50	585	140	95	15	4	20X12	6	85	6-13	0.14	44
SWP180B	180	20	10	≤10	60	640	155	105	15	4	24X14	7	95	6-15	0.23	56
SWP200B	200	31.5	16	≤10	70	730	175	125	17	5	28X16	8	110	8-15	0.36	75
SWP225B	225	40	20	≤10	76	830	196	135	20	5	32X18	9	130	8-17	0.61	108
SWP250B	250	63	31.5	≤10	80	860	218	150	25	5	40X25	12.5	135	8-19	0.98	138
SWP285B	285	90	45	≤10	100	1000	245	170	27	7	40X30	15	150	8-21	2.12	229
SWP315B	315	140	63	≤10	110	1120	280	185	32	7	40X30	15	170	10-23	3.8	309
SWP350B	350	180	90	≤10	120	1230	310	210	35	8	50X32	16	185	10-23	6.6	408
SWP390B	390	250	112	≤10	120	1310	345	235	40	8	70X36	18	205	10-25	10.5	539
SWP435B	435	355	160	≤10	150	1555	385	255	42	10	80X40	20	235	16-28	22.39	903
SWP480B	480	450	224	≤10	170	1740	425	275	47	12	90X45	22.5	265	16-31	38.21	1243
SWP550B	550	710	315	≤10	190	1905	492	320	50	12	100X45	22.5	290	16-31	61	1643
SWP600B	600	1000	500	≤10	210	2600	544	380	55	15	90X55	27.5	360	22-34	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	575	380	60	15	100X60	30	385	18-38	170.21	2720

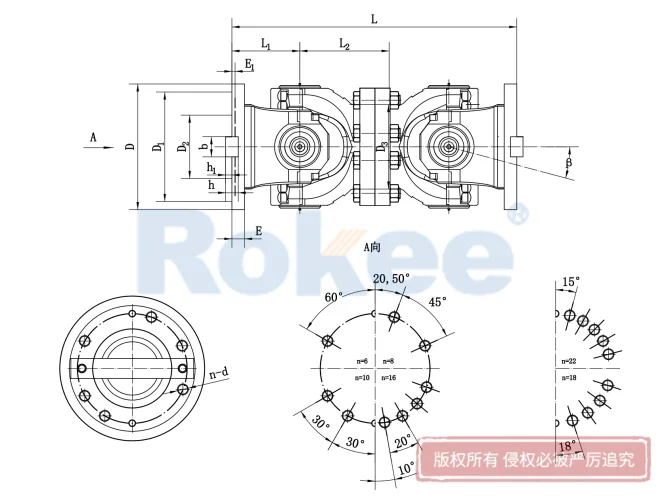

SWP-C无伸缩短式十字轴式万向联轴器

型号	回转直径	公称转矩	疲劳转矩	轴线折角	尺寸/mm									转动惯量 I/kg.m²	重量 m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角
	D mm	Tn kN.m	Tf kN.m	β (0)
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160C	160	16	8	≤10	340	140	95	15	4	20X12	6	85	6-13	0.11	31
SWP180C	180	20	10	≤10	380	155	105	15	4	24X14	7	95	6-15	0.17	42
SWP200C	200	31.5	16	≤10	440	175	125	17	5	28X16	8	110	8-15	0.29	59
SWP225C	225	40	20	≤10	520	196	135	20	5	32X18	9	130	8-17	0.51	80
SWP250C	250	63	31.5	≤10	540	218	150	25	5	40X25	12.5	135	8-19	0.93	119
SWP285C	285	90	45	≤10	600	245	170	27	7	40X30	15	150	8-21	1.88	179
SWP315C	315	140	63	≤10	680	280	185	32	7	40X30	15	170	10-23	2.88	232
SWP350C	350	180	90	≤10	740	310	210	35	8	50X32	16	185	10-23	4.59	300
SWP390C	390	250	112	≤10	820	345	235	40	8	70X36	18	205	10-25	8.64	432
SWP430C	435	355	160	≤10	940	385	255	42	10	80X40	20	235	16-28	17.41	688
SWP480C	480	450	224	≤10	1060	425	275	47	12	90X45	22.5	265	16-31	28.25	904
SWP550C	550	710	315	≤10	1160	492	320	50	12	100X45	22.5	290	16-31	49.49	1309
SWP600C	600	1000	500	≤10	1440	544	380	55	15	90X55	27.5	360	22-34	87.17	1377
SWP640C	640	1250	630	≤10	1540	575	385	60	15	100X60	30	385	18-38	152.76	2635

SWP-D无伸缩长式十字轴式万向联轴器

型号	回转直径	公称转矩	疲劳转矩	轴线折角	尺寸/mm										转动惯量I/kg.m²		重量m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角
	D mm	Tn kN.m	Tf kN.m	β (0)
					Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长100	Lmin	增长100
					Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长100	Lmin	增长100
SWP160D	160	16	8	≤10	430	140	95	114	15	4	20X12	6	85	6-13	0.09	0.0059	35	2.1
SWP180D	180	20	10	≤10	474	155	105	121	15	4	24X14	7	95	6-15	0.16	0.0072	47	2.3
SWP200D	200	31.5	16	≤10	544	175	125	127	17	5	28X16	8	110	8-15	0.28	0.00114	67	3.4
SWP225D	225	40	20	≤10	636	196	135	152	20	5	32X18	9	130	8-17	0.53	0.029	94	6.6
SWP250D	250	63	31.5	≤10	690	218	150	168	25	5	40X25	12.5	135	8-19	0.91	0.0407	140	7.3
SWP285D	285	90	45	≤10	760	245	170	194	27	7	40X30	15	150	8-21	1.91	0.0702	206	9.4
SWP315D	315	140	63	≤10	860	280	185	219	32	7	40X30	15	170	10-23	3.39	0.1144	271	12
SWP350D	350	180	90	≤10	940	310	210	245	35	8	50X32	16	185	10-23	5.35	0.1663	355	13.6
SWP390D	390	250	112	≤10	1060	345	235	273	40	8	70X36	18	205	10-25	10.54	0.2695	501	18
SWP435D	435	355	160	≤10	1180	385	255	299	42	10	80X40	20	235	16-28	18.56	0.3645	825	20
SWP480D	480	450	224	≤10	1360	425	275	351	47	12	90X45	22.5	265	16-31	31.69	0.7028	1144	28
SWP550D	550	710	315	≤10	1460	492	320	402	50	12	100X45	22.5	290	16-31	51.45	1.1842	1589	35.7
SWP600D	600	1000	500	≤10	1840	544	380	450	55	15	90X55	27.5	360	22-34	83.53	1.7159	2243	40.5
SWP640D	640	1250	630	≤10	1980	575	385	480	60	15	100X60	30	385	18-38	135.6	2.308	3140	48.3

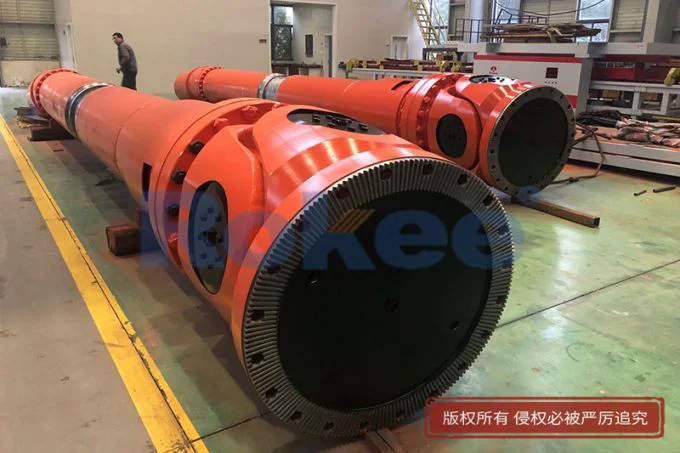

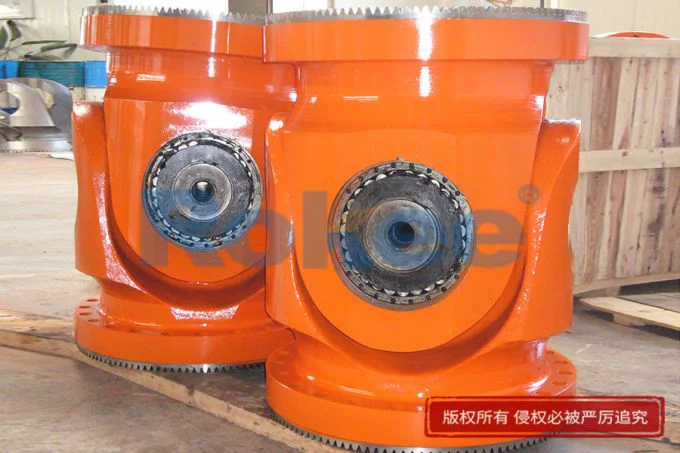

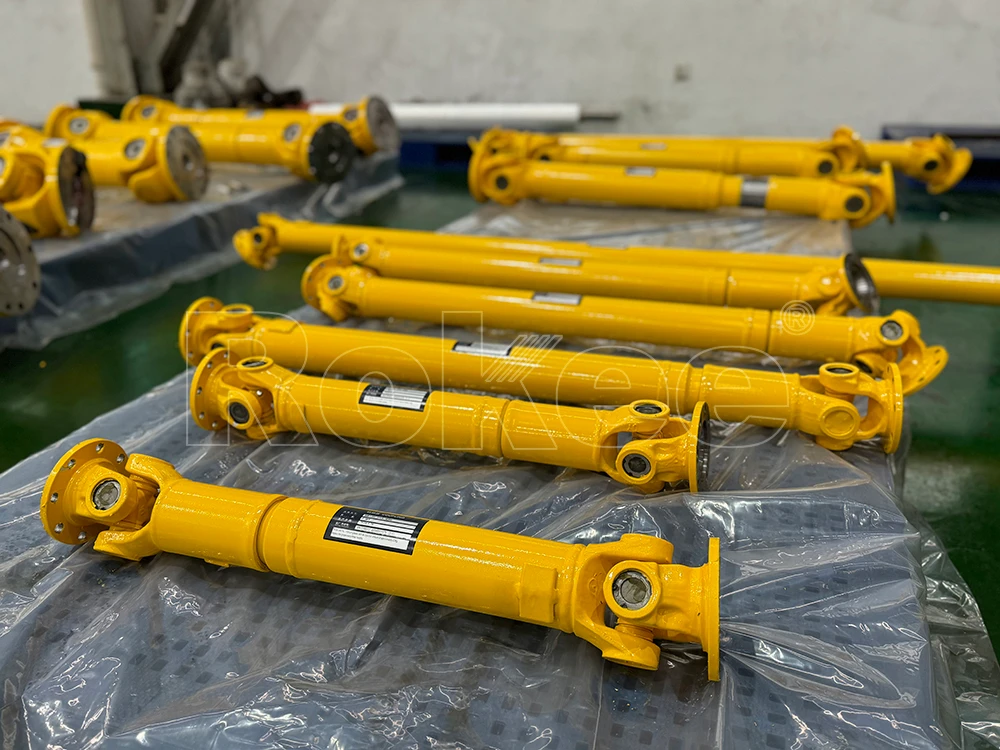

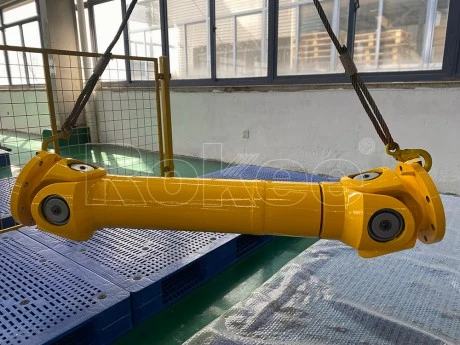

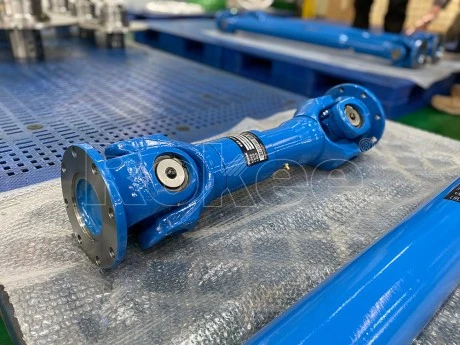

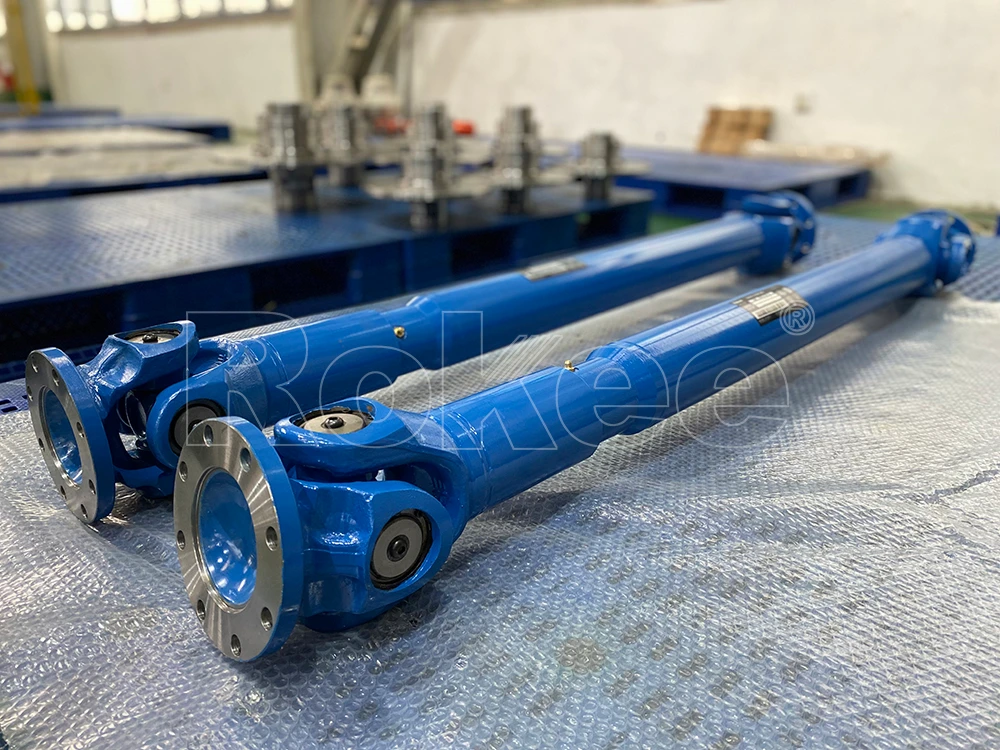

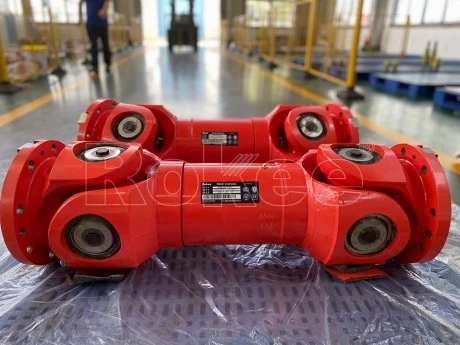

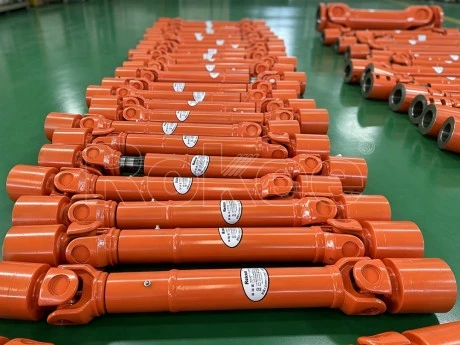

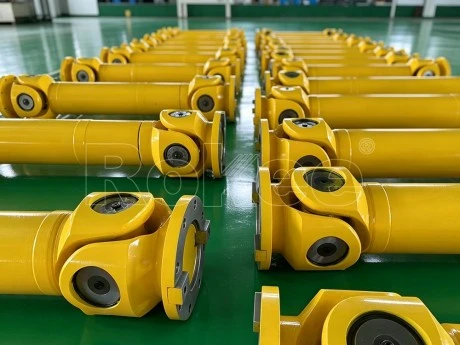

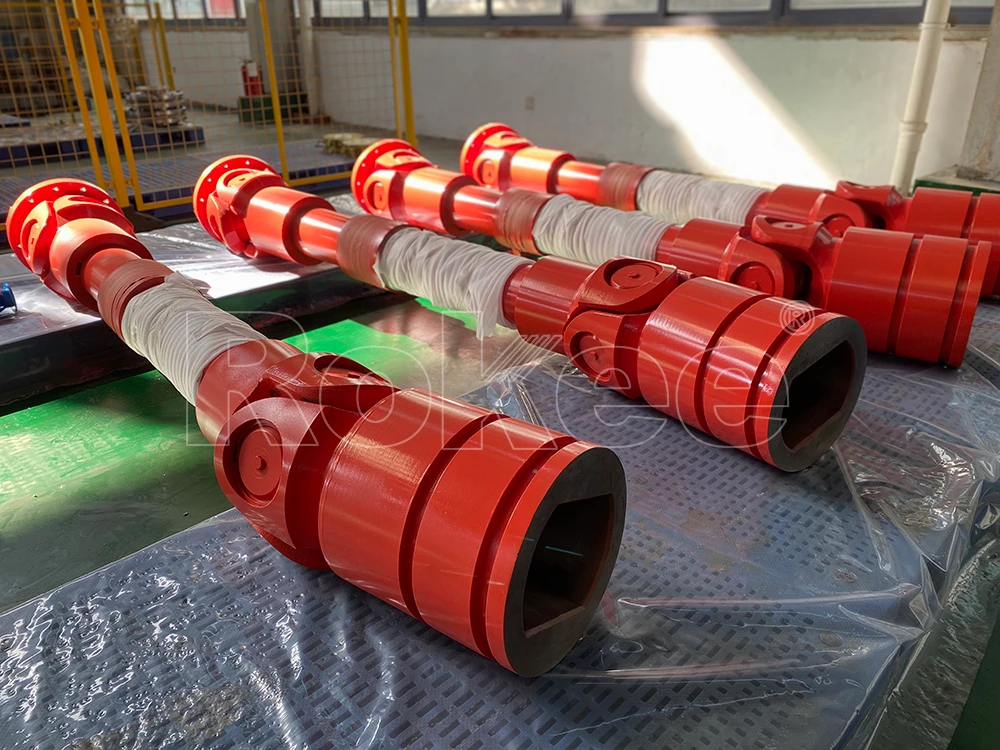

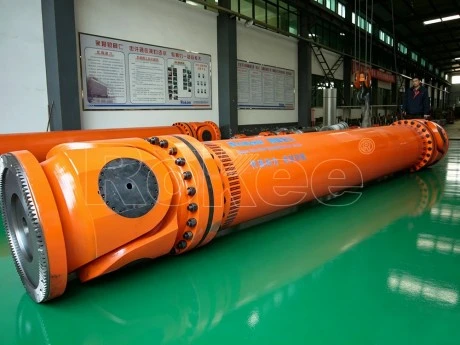

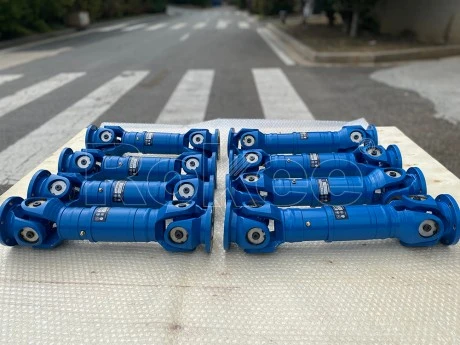

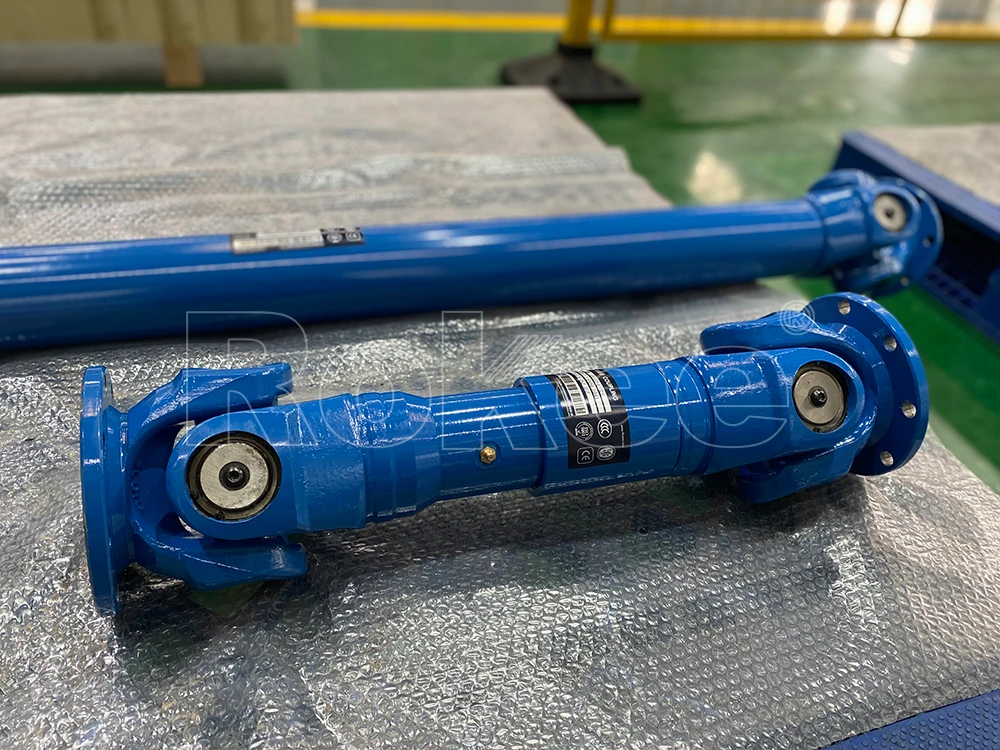

万向轴联轴器案例展示

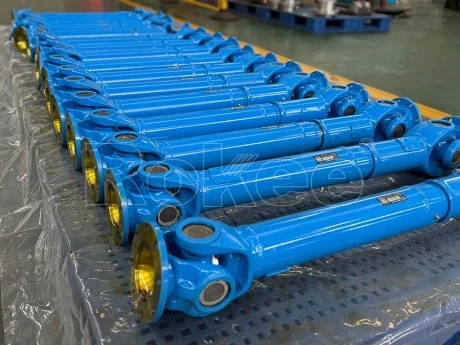

万向节联轴器厂家

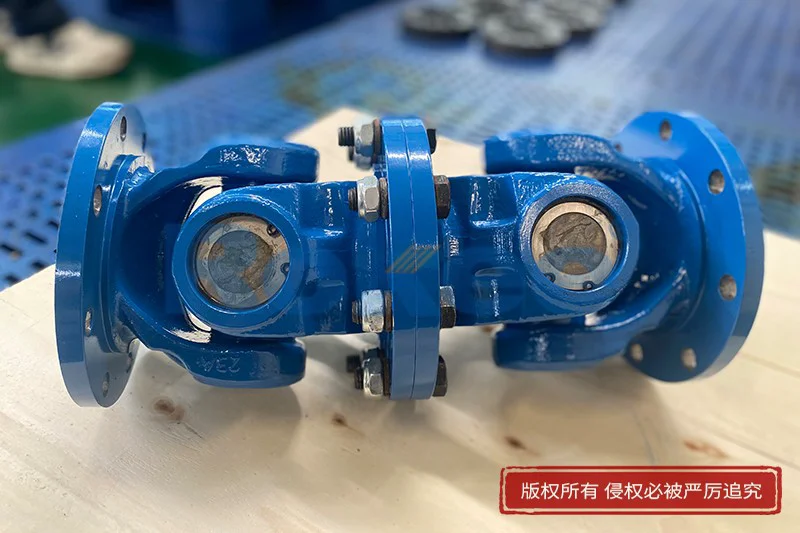

万向节联轴器生产厂家

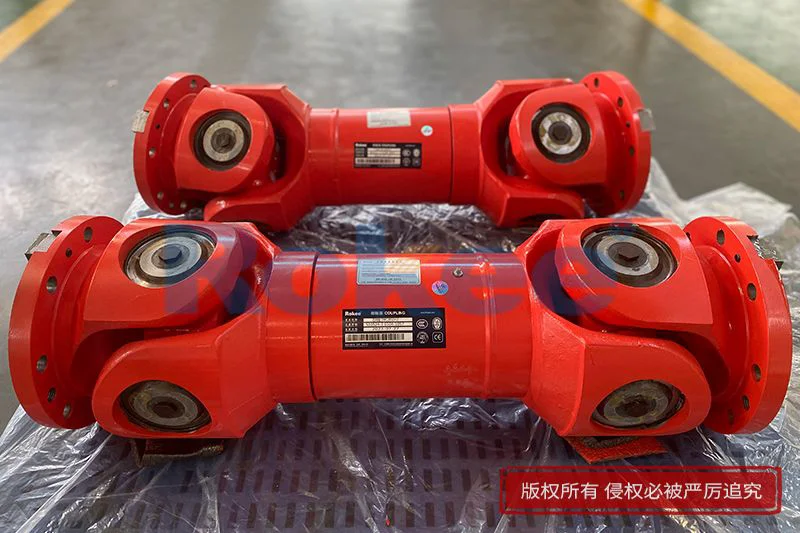

万向节联轴器制造厂家

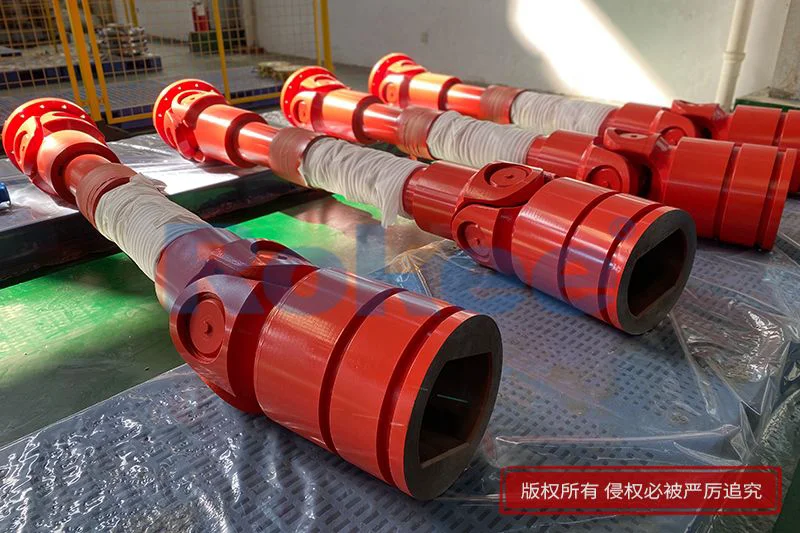

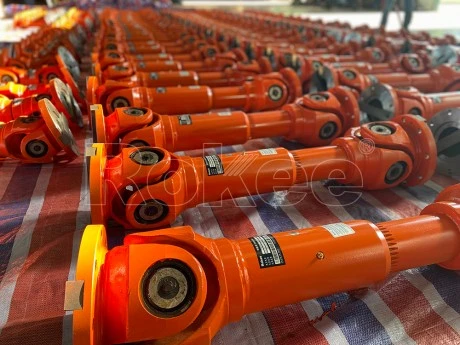

万向联轴器厂家

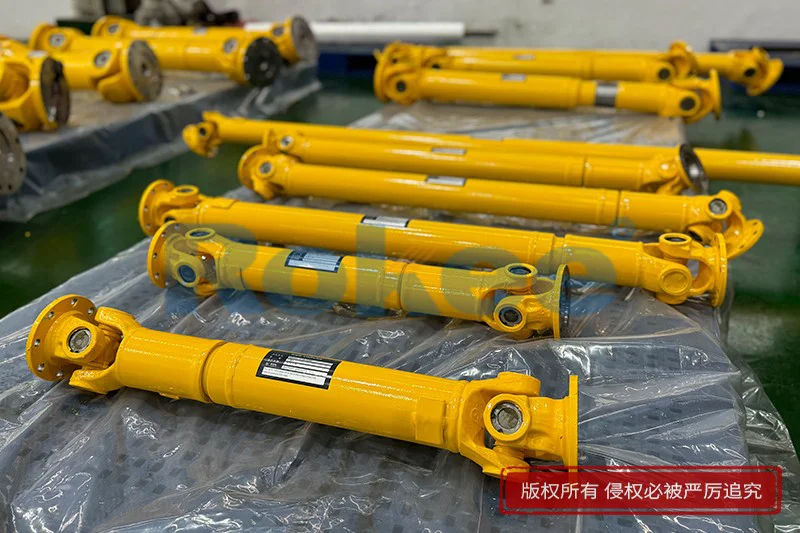

万向联轴器生产厂家

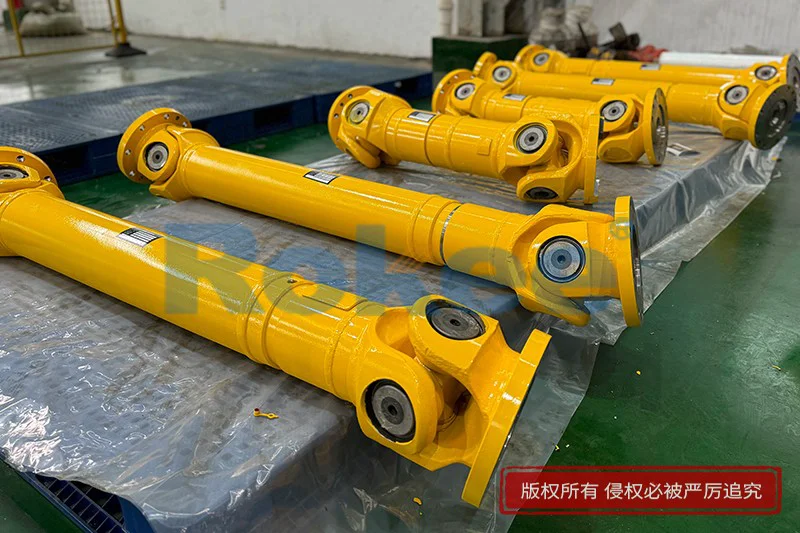

万向联轴器制造厂家

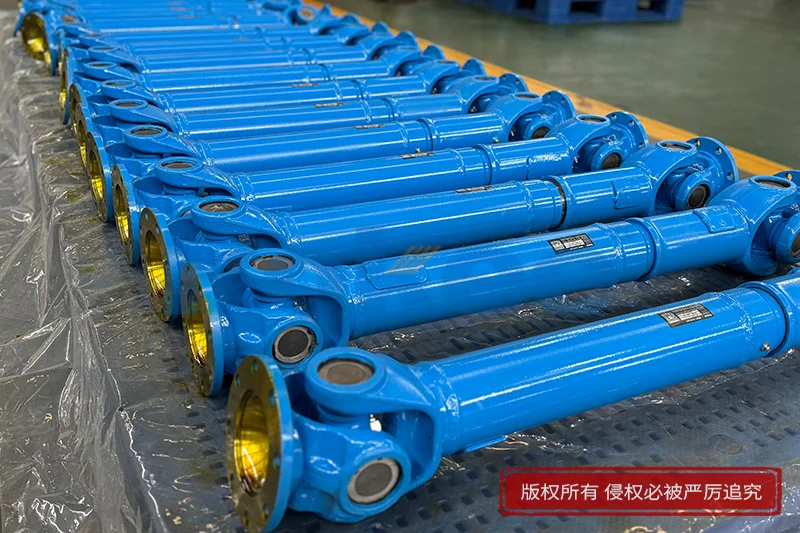

万向轴厂家

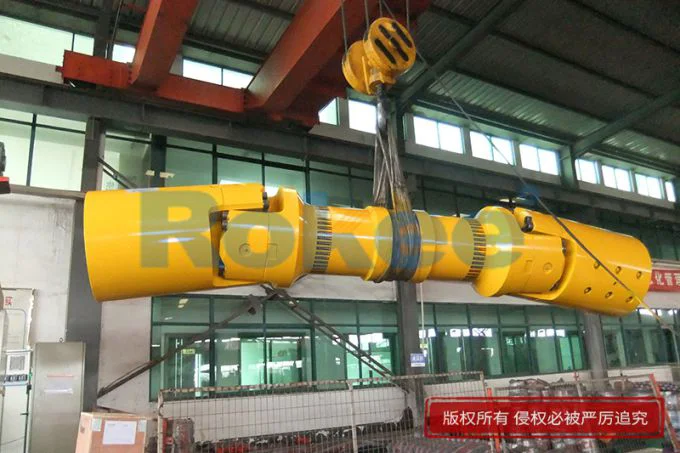

万向轴生产厂家

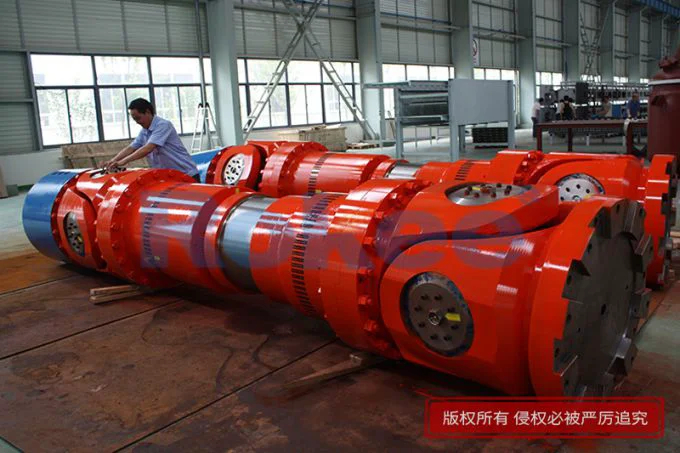

万向轴制造厂家
SWC联轴器

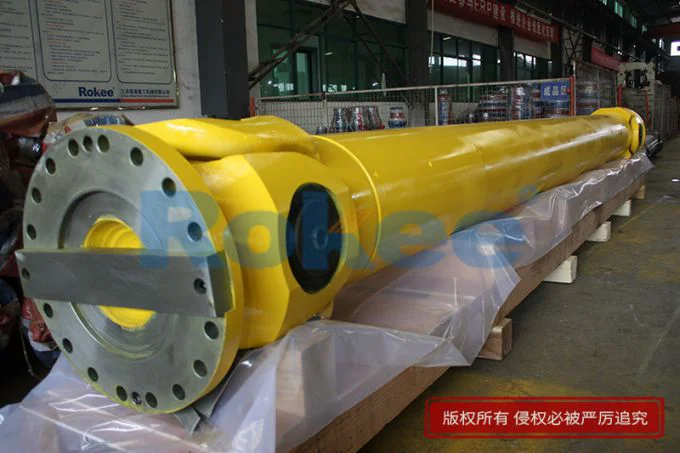

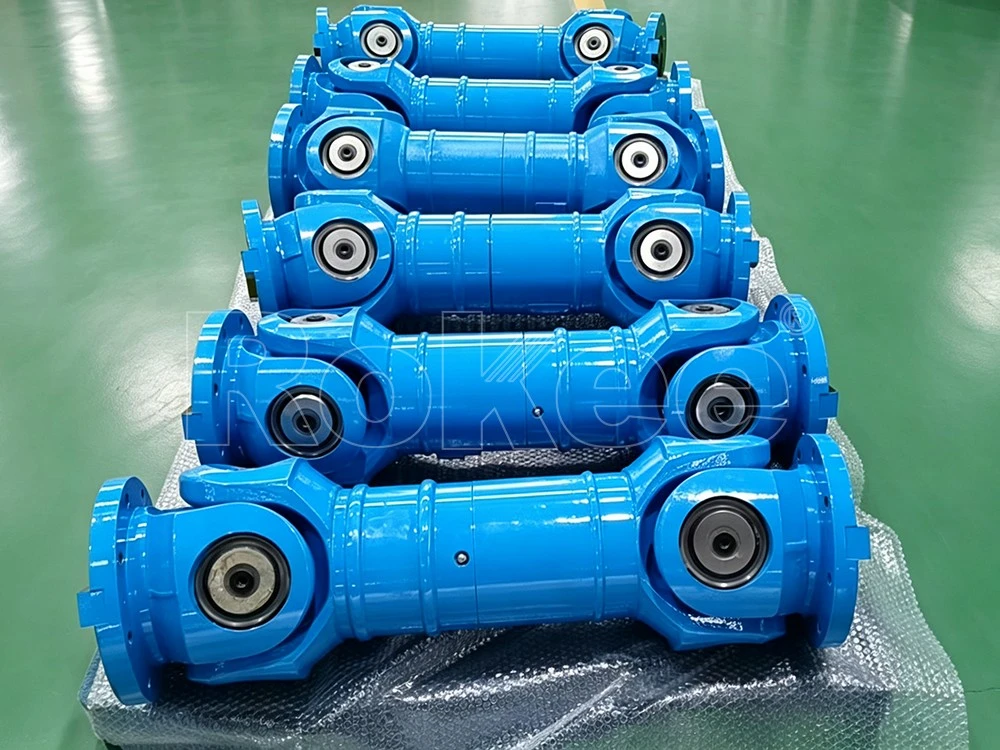

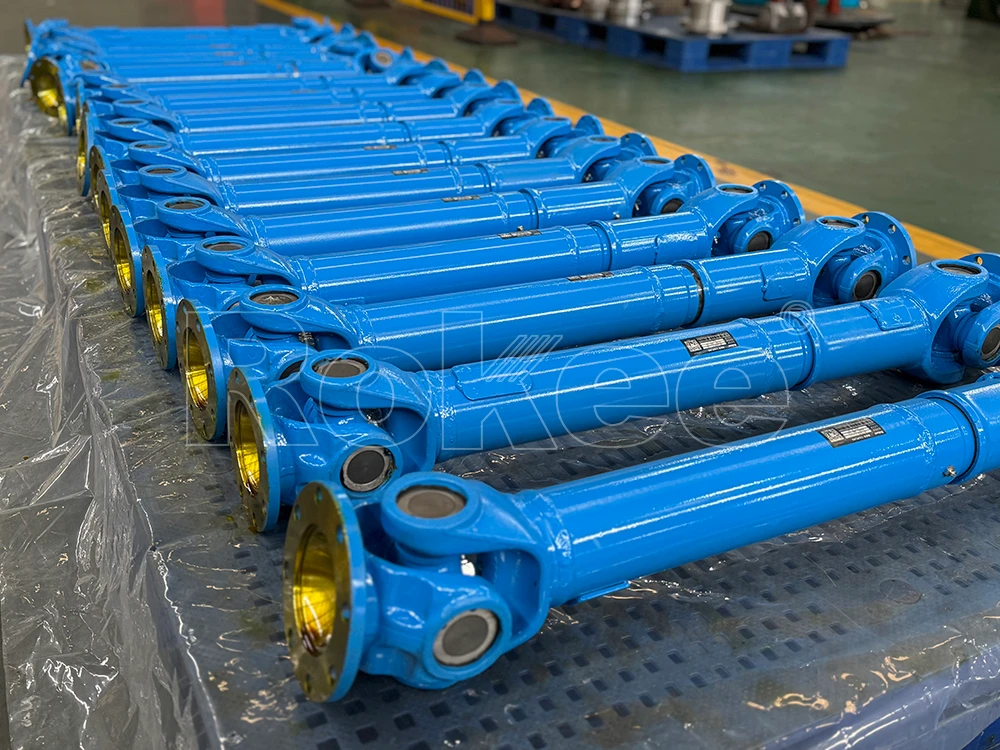

SWC万向轴

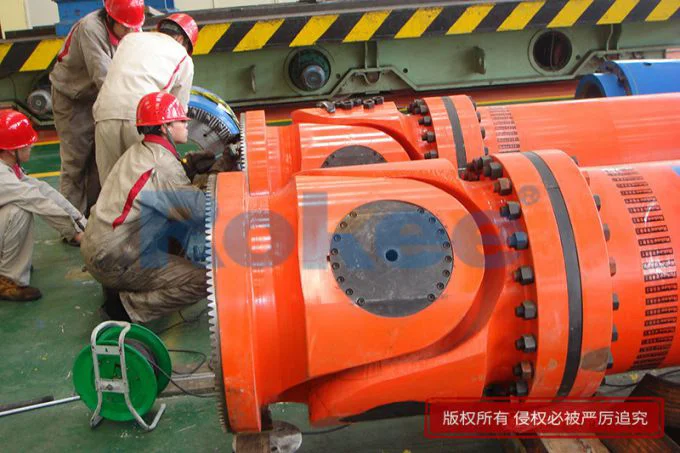

SWC传动轴
SWC万向联轴器
SWC十字万向联轴器

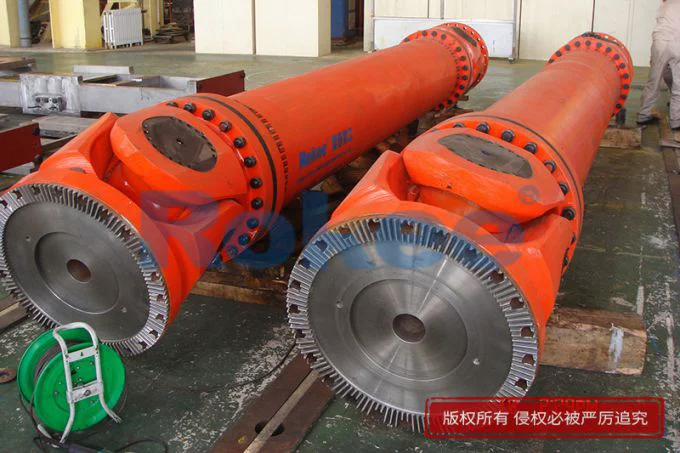

SWC十字轴万向联轴器

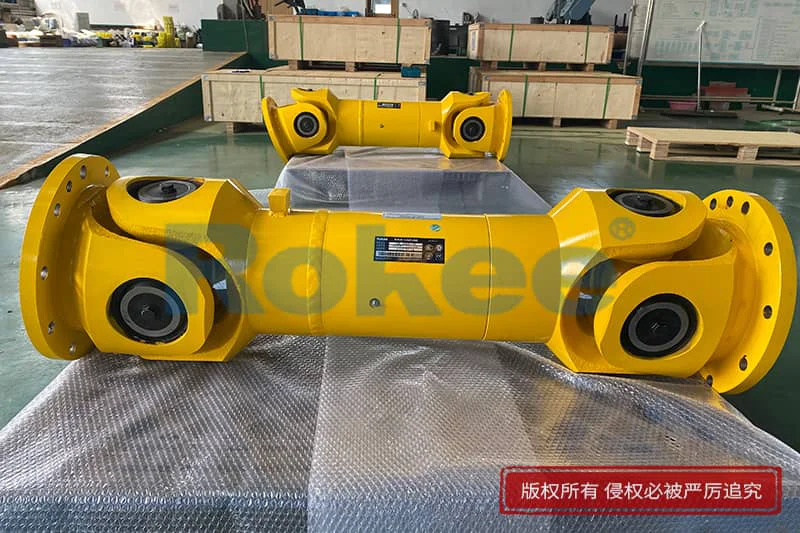

SWC万向节联轴器
SWP联轴器
SWP万向轴

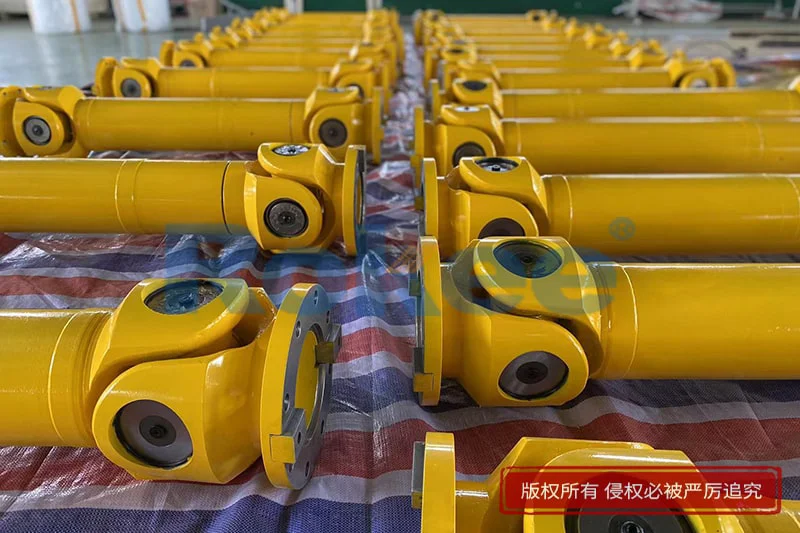

SWP传动轴

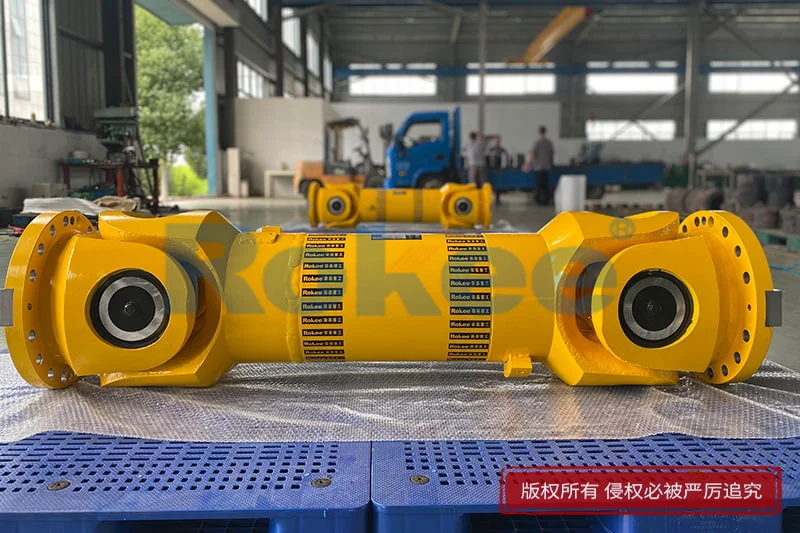

SWP万向联轴器

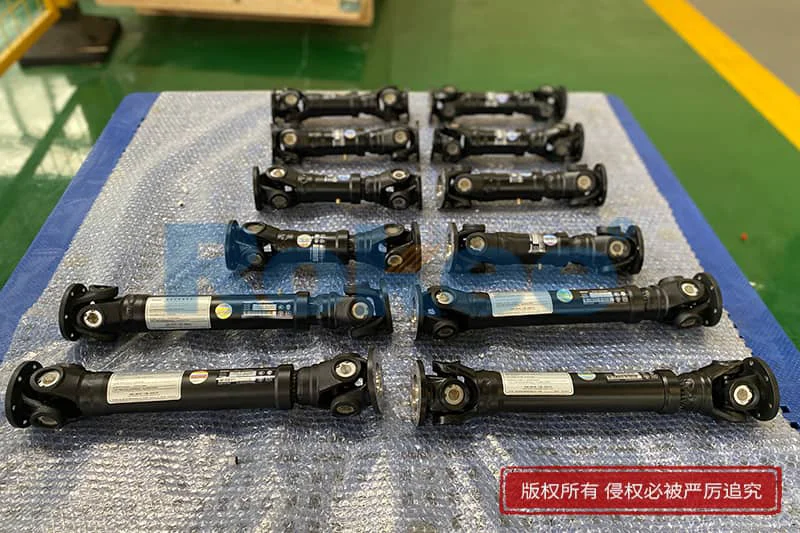

SWP十字万向联轴器

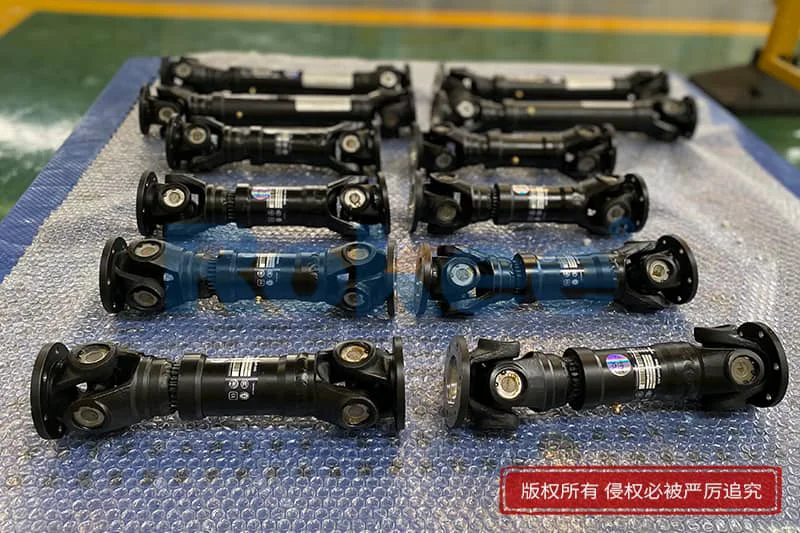

SWP十字轴万向联轴器

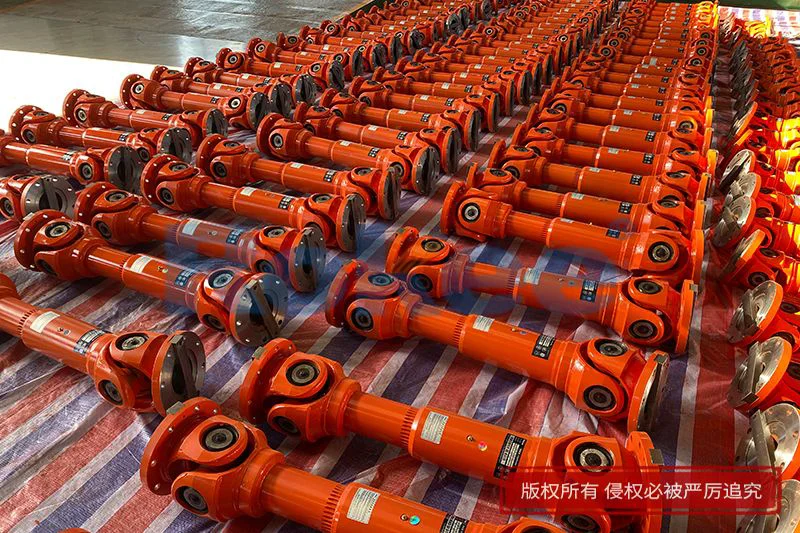

SWP万向节联轴器
SWC十字轴式万向联轴器

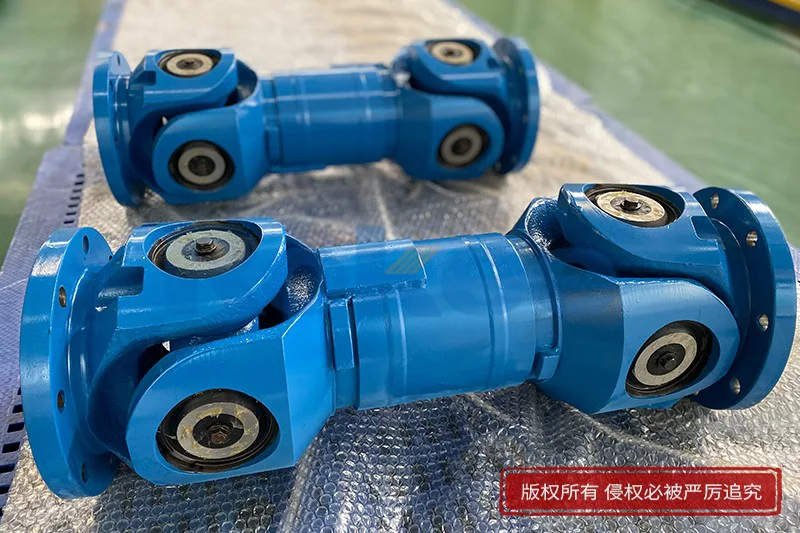

SWP十字轴式万向联轴器

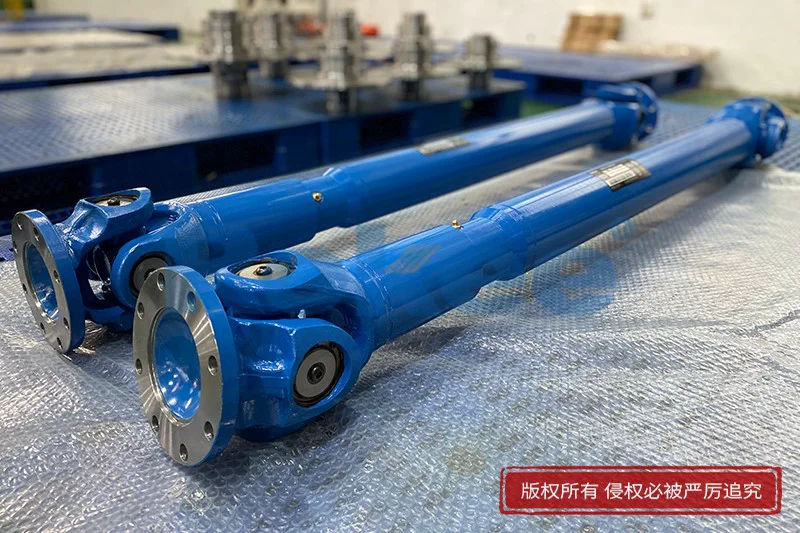

万向传动轴厂家

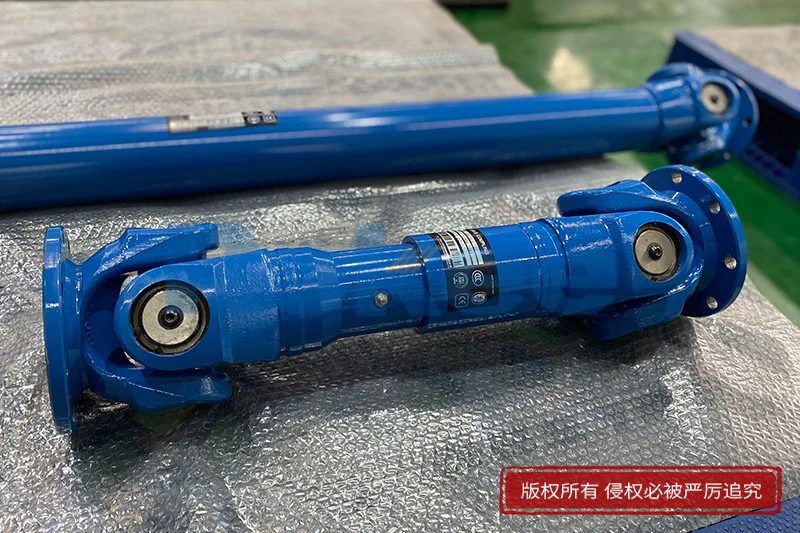

万向传动轴生产厂家

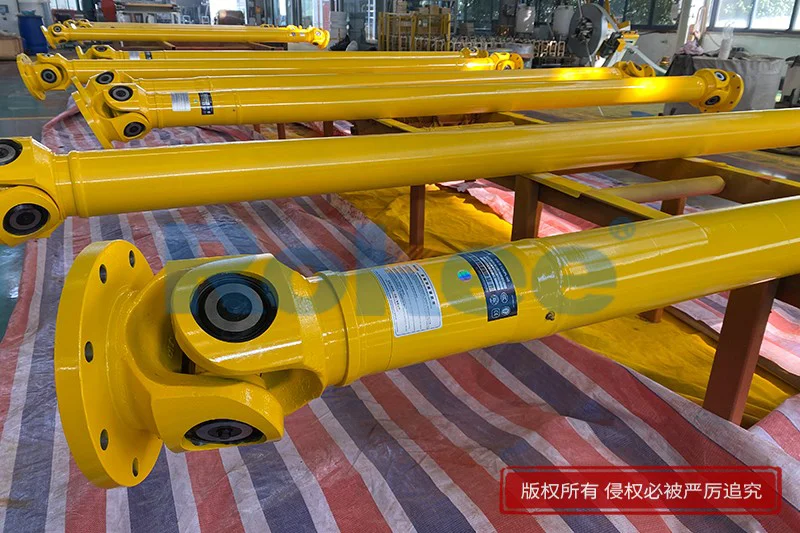

万向传动轴制造厂家

十字轴万向联轴器作为机械传动系统中的关键部件，在现代工业领域中扮演着不可替代的角色。十字万向轴联轴器能够有效解决不同轴线间的动力传递问题，适应各种复杂工况条件。

十字轴式万向联轴器核心功能是连接不同轴线上的两根轴，实现扭矩和旋转运动的高效传递。十字万向节联轴器的典型结构由两个万向节叉和一个十字轴组成，通过十字轴上的滚动轴承将两个叉形部件连接起来。十字轴作为关键部件，通常采用20CrMnTi等合金钢材料制造，经过渗碳淬火处理以获得足够的硬度和耐磨性。两个万向节叉可以分别与主动轴和从动轴连接，形成完整的动力传递路径。

‌万向节叉‌的设计形式多样，常见的有整体式叉头和剖分式叉头两种。整体式叉头（如SWC型采用的结构）具有更高的可靠性，能够承受更大的扭矩；而剖分式叉头（如SWP型）则便于安装和维护。十字轴的四端分别装配有滚针轴承，这些轴承减少了摩擦阻力，使联轴器能够在较大角度下平稳运转。轴承外部通常设有密封装置，防止润滑脂泄漏和杂质侵入，延长使用寿命。

从运动学角度看，十字轴万向联轴器属于‌不等速万向节‌，这意味着当两轴存在夹角时，输出轴的角速度会有周期性波动。为消除这种速度波动，工程中常采用双联布置方式，即使用两个万向联轴器配合一个中间轴，并遵循"输入轴与中间轴的夹角等于输出轴与中间轴的夹角"以及"两端的万向节叉处于同一平面内"的安装原则。这种布置方式能有效保证输入轴与输出轴的同步性，实现等速传动。

十字万向联轴器还具有‌结构紧凑‌的优势。整体式叉头设计（如SWC型采用的结构）省去了传统螺栓连接方式，不仅简化了结构，还提高了可靠性。紧凑的设计使其在空间受限的场合（如工程机械、船舶推进系统）中具有明显优势。此外，模块化设计理念使许多型号的联轴器具有装拆维护方便的特点，缩短了停机时间，提高了设备利用率。

按照‌结构形式‌划分，常见的包括SWC、SWP和WS/WSD三大系列。SWC型采用整体式叉头设计，具有无螺栓连接的创新结构，代表型号如SWC-BH标准伸缩焊接式、SWC-WH无伸缩焊接式等，这类联轴器承载能力大，适用于重载场合。SWP型则采用剖分式叉头结构，便于安装维护，典型型号如SWP-F型大伸缩单型，其伸缩量可达150mm，适用于需要大轴向位移补偿的场合。WS/WSD型属于小型十字轴万向联轴器，适用于传递公称转矩11.2-1120N·m的轻型传动系统。

从‌功能特点‌角度，十字轴万向联轴器可分为标准型、高转速型、微型、可伸缩型和大扭矩型等。可伸缩型万向节联轴器通过花键结构实现轴向位移补偿，如SWC-BH型；大扭矩型则通过强化设计和优质材料应对极端载荷，如冶金行业专用的重型万向接轴。

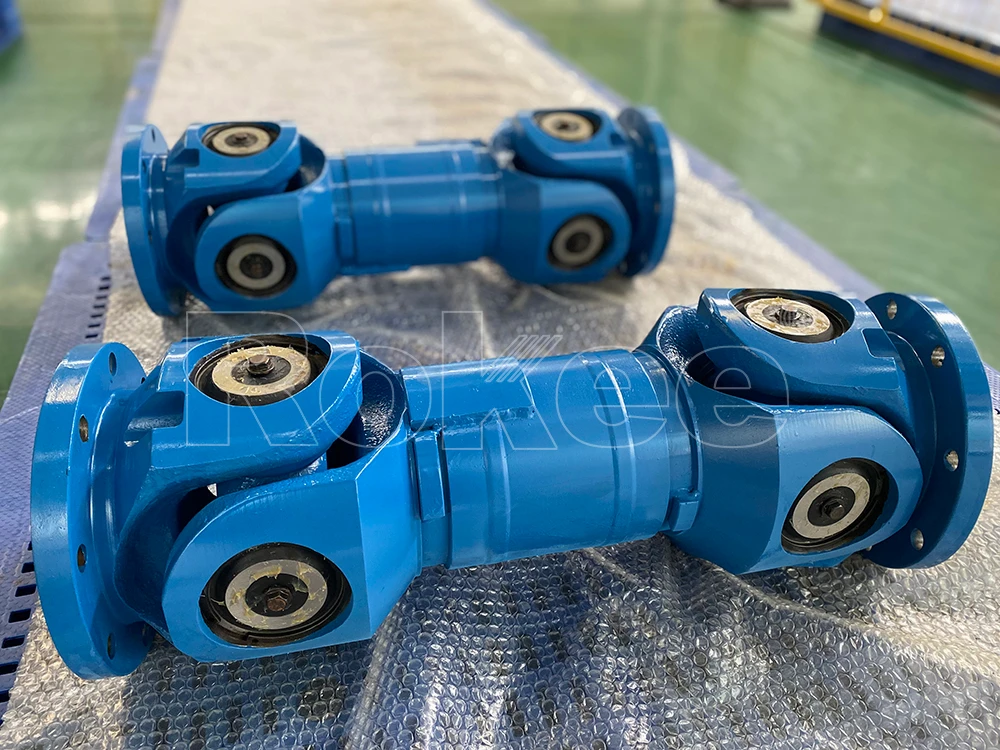

SWC传动轴作为应用广泛的类型，包含七种‌主要型式‌：BH型(标准伸缩焊接式)、BF型(标准伸缩法兰式)、DH型(短伸缩焊接式)、CH型(长伸缩焊接式)、WH型(无伸缩焊接式)、WF型(无伸缩法兰式)和WD型(无伸缩短式)。这些型号覆盖了从轻载到重载、从低速到高速、从小角度到大偏转角的各种应用需求。

SWC万向轴-SWP万向传动轴-万向节联轴器-万向联轴器生产制造厂家

SWC万向轴联轴器

SWP万向轴联轴器

万向轴联轴器案例

SWC万向轴联轴器

SWC-BH标准伸缩焊接式十字轴式万向联轴器

SWC-CH长伸缩焊接式十字轴式万向联轴器

SWC-DH短伸缩焊接式十字轴式万向联轴器

SWC-WD无伸缩短式十字轴式万向联轴器

SWC-WH无伸缩焊接式十字轴式万向联轴器

SWP万向轴联轴器

SWP-A有伸缩长型十字轴式万向联轴器

SWP-B有伸缩短式十字轴式万向联轴器

SWP-C无伸缩短式十字轴式万向联轴器

SWP-D无伸缩长式十字轴式万向联轴器

SWC-BH标准伸缩焊接式十字轴式万向联轴器

SWC-CH长伸缩焊接式十字轴式万向联轴器

SWC-DH短伸缩焊接式十字轴式万向联轴器

SWC-WD无伸缩短式十字轴式万向联轴器

SWC-WH无伸缩焊接式十字轴式万向联轴器

SWP-A有伸缩长型十字轴式万向联轴器

SWP-B有伸缩短式十字轴式万向联轴器

SWP-C无伸缩短式十字轴式万向联轴器

SWP-D无伸缩长式十字轴式万向联轴器

万向轴联轴器案例展示

万向轴联轴器百科
