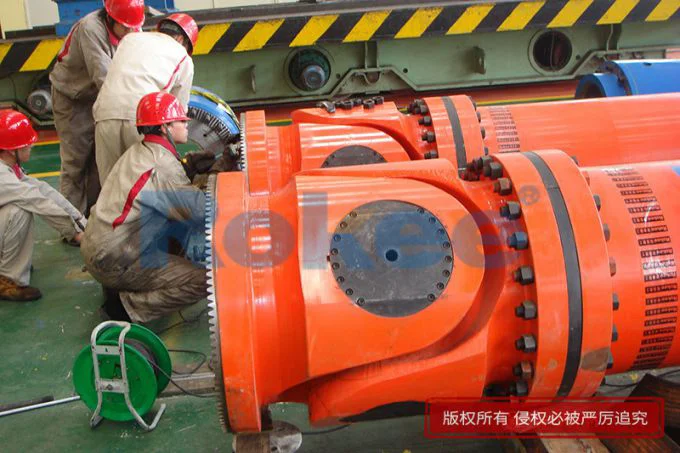

SWC550WH焊接式万向联轴器

在工业生产的动力传输系统中，联轴器作为连接主动轴与从动轴的关键部件，直接影响设备运行的稳定性、效率与寿命。SWC550WH焊接式万向联轴器凭借其独特的结构设计与优异的传动性能，在重型机械、冶金、矿山等诸多领域占据重要地位，成为高扭矩、高稳定性工况下的理想选择。它通过精准的结构匹配与可靠的连接方式，实现了不同轴线设备间的高效动力传递，为工业生产的连续运行提供了坚实保障。

解析SWC550WH焊接式万向联轴器的结构特性，需先明确其型号标识的核心含义。其中“SWC”代表标准焊接式万向联轴器系列，“550”为规格代号，对应法兰盘外径与承载能力等级，“WH”则表明其无伸缩结构且配备轴承座的设计形式。这种结构设计摒弃了传统伸缩花键结构，采用整体焊接工艺，使联轴器整体刚性大幅提升，有效规避了轴向窜动引发的振动与磨损问题，为稳定传动奠定了结构基础。

从具体构造来看，SWC550WH焊接式万向联轴器主要由左右叉形接头、十字轴、滚针轴承、密封装置及高强度焊接法兰组成。核心传动部件十字轴选用优质合金钢材质，经过调质与表面淬火处理，形成了优异的抗剪切性能与耐磨性能，能够在高负荷工况下长期稳定工作。滚针轴承的配置则保证了部件间转动的灵活性，大幅降低摩擦损耗，进一步延长了联轴器的使用寿命。此外，该联轴器采用全封闭式设计，配备双唇口橡胶密封圈，可有效阻挡灰尘、水分及其他杂质侵入内部，使其能够适应潮湿、多尘等恶劣工作环境。通过精密的动平衡校正，该联轴器可在高速运转状态下保持平稳，转速可达1500rpm以上，避免了高速运转时因不平衡产生的附加载荷对设备的影响。

在实际应用中，SWC550WH焊接式万向联轴器展现出多项突出优势。其一，无伸缩结构简化了安装流程，减少了安装过程中的调整环节，同时降低了后续维护的节点与难度，提升了整个传动系统的可靠性。相较于带有滑动副的伸缩式联轴器，它避免了因润滑不良导致的卡滞或早期失效问题，尤其适用于需要连续运行的电动驱动设备。其二，承载能力强劲，额定扭矩可达5500N·m以上，峰值扭矩更高，能够轻松满足大功率电机与减速机之间的动力传输需求，为重型机械设备的高效运行提供充足动力支持。其三，角度补偿能力优异，在±10°的轴线折角范围内可稳定工作，折角可达15°-25°，能够适应一定程度的安装偏差，降低了对设备安装对中的严苛要求，提升了安装施工的便利性。其四，焊接式连接方式增强了整体的抗震性能，能够有效承受冲击载荷，适用于破碎机、输送机、轧钢设备等冲击载荷较大的工况，同时可减少振动传递，对电机轴承等关键部件起到保护作用，延长整个传动系统的使用寿命。

基于这些优异特性，SWC550WH焊接式万向联轴器被广泛应用于多个工业领域。在冶金行业，它常被用于连轧机主传动、辊道输送系统等关键设备中，承担着高强度交变载荷下的动力传递任务，保障轧钢生产的连续稳定进行；在矿山行业，可用于破碎机、球磨机的长轴传动以及长距离皮带机的多点驱动单元，确保动力均匀分配，适应矿山井下潮湿、多尘的恶劣环境；在电力、化工行业，它则常用于驱动大型风机、水泵、压缩机等固定式设备，为能源生产与化工加工提供可靠的动力保障。此外，根据不同行业的实际需求，该联轴器还可定制不同规格的法兰接口、材质等级或防腐涂层，进一步拓展了其应用范围。

为充分发挥SWC550WH焊接式万向联轴器的性能优势，延长其使用寿命，合理的安装与规范的维护至关重要。安装时，需确保主动轴与从动轴的夹角不超过设计限值，避免因轴线折角超限导致传动效率下降或产生附加载荷；同时要保证叉型接头共面，防止因角速度不等引发振动或噪声。法兰连接时，需先清洗法兰面的油渍并保持干燥，联结螺栓需采用规定等级的产品，并用扭力扳手按预定预紧力矩交错拧紧，负荷运转一个班后，需再次检查螺栓紧固情况，重复几次直至螺栓不再松动。

维护方面，需定期检查润滑脂的状态，运转初期建议每周补充一次润滑脂，工作正常后可每季度补充一次，高温环境下需选用耐高温润滑脂；补充润滑脂时，应确保新润滑脂将旧润滑脂从丝堵油封处挤出，直至新润滑脂溢出，保证润滑充分。同时，要定期监测联轴器的运行状态，关注是否存在异常响声、十字包轴向窜动、轴承发热、径向跳动异常等情况，一旦发现问题需及时停机检查维修。长期停用后重新启动前，需检查各部件是否存在松动或变形，确保无异常后再投入使用。

作为工业传动系统中的核心部件，SWC550WH焊接式万向联轴器以其合理的结构设计、优异的性能表现与广泛的适用性，为各类重型机械设备的稳定运行提供了有力支撑。在工业自动化水平不断提升的今天，这类高性能传动部件的作用愈发凸显，其可靠的动力传递能力不仅提升了生产效率，也降低了设备维护成本，成为现代工业生产中不可或缺的重要装备。
